東元JSDE2在激光切割機上應用的案例
來源：TECO東元電機股份有限公司點擊： 次 時間：2020-07-08 17:25:56
1.設備簡介
激光切割機是通過激光束照射到工件表面，使工件達到熔點或沸點，隨著光束與工件相對位置的移動，使材料形成切縫，從而達到切割的目的。
2.機臺特點
5.機臺結構說明
鋼結構床身
6.產品要求
激光切割機是通過激光束照射到工件表面，使工件達到熔點或沸點，隨著光束與工件相對位置的移動，使材料形成切縫，從而達到切割的目的。
2.機臺特點
光束代替了傳統的機械刀，具有精度高，切割快速，不局限于切割圖案限制，自動排版節省材料，切口平滑，加工成本低等特點。
3.系統配置
X軸 —1.3KW大慣量電機
Y1軸—1.8KW大慣量電機（龍門雙驅結構）
Y1軸—1.8KW大慣量電機（龍門雙驅結構）
Z軸 —400W電機

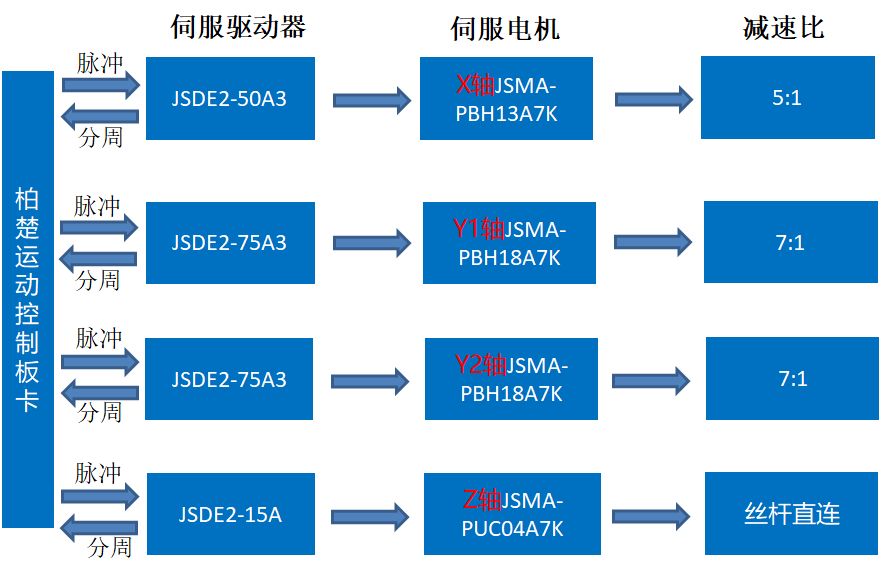

4.電氣系統圖
4.電氣系統圖
鋼結構床身板焊拼接、熱處理、表面處理。采用加厚鋼板全拼焊接，結構堅固，抗變形能力強，穩定性強。
斜齒傳動
承載能力強，經久耐用。傳動平穩，沖擊、震動和噪聲小，精度高
龍門雙驅驅動
Y軸雙伺服電機同步驅動功能、更強的動力，確保高速切割的速度及穩定性。
- XY軸要求高響應，定位精確，同步性好
- 電機運行噪音小
- 伺服參數通用性好，調試方便
- 定位精度： ±0.05mm
- 空程速度：100m/min
7.產品優勢
- 配合東元高慣量、高轉速電機滿足客戶切割精度要求，運行更平穩
- 剛性調整后參數穩定性好，不同機臺參數基本通用，調試方便
- 高性價比
